Description:

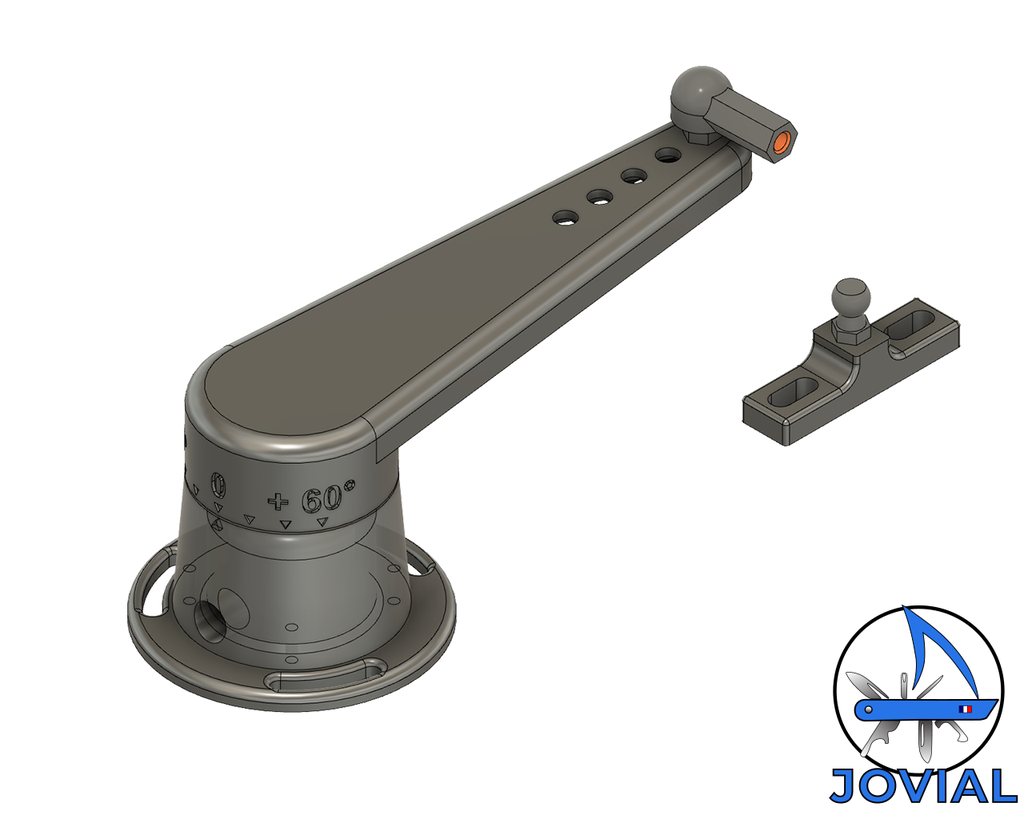

Pour un fonctionnement idéal de votre pilote automatique de voilier, le capteur d’angle de barre est un élément indispensable qui analyse les mouvements de votre safran.
Ce capteur répète au degré près l’angle de barre afin de donner une information très précise au pilote automatique. Ceci permet d’améliorer le maintien de cap et le temps de réaction, vous garantissant une navigation précise et sûre.
En complément, la position de la barre sera reportée sur vos afficheurs, une information utile lors des manœuvres de votre navire.
Conçu dans une optique de fiabilité et de précision maximale, ce produit utilise un potentiomètre étanche ainsi qu’un dispositif de suppression de jeu vous permettant de naviguer sereinement.
Compatibilité :
Capteur angulaire de barre compatible avec l’ensemble des boitiers de puissance des pilotes automatiques Raymarine ou Raytheon habituellement équipés d’un capteur de barre type « M81105 ».
Exemple d’unités compatibles :
- Les pilotes Raymarine Evolution EV-1 (ACU-100, ACU-200, ACU-300, ACU-400)
- Les pilotes Raymarine Smartpilot (S1, S2, S3, S1G, S2G, S3G)
- Mais aussi Ratheon Autohelm ST4000/ST5000, ST6000/7000, Type 100/300, RayPilot 650 – Raymarine ST4000+/5000+, T150, T150AST, T400, T400AST, SPX-5/10/30
- Calculateurs Garmin, notamment GHP Reactor. Nous consulter pour les autres modèles.
Ne convient pas aux pilotes automatiques utilisant des capteurs de barre à effet hall (exemple : NKE, B&G…). Nous contacter pour une solution personnalisée.
Caractéristiques de conception:
Boitier en PET Noir, fabriqué par impression 3D FDM
Amplitude angulaire : de +60° à -60°.
Résolution : <1°
Type de capteur : Potentiomètre 5Kohm piste cermet.
Classe d’étanchéité: IP44
Température d’utilisation et de stockage : 0°C à +50°C
Poids du produit : 85grammes (hors cablage)
Dimensions du produit (voir schéma sur les photos produit)
Contenu de la boite:
1 x Capteur d’angle de barre rotatif
1 x Câble blindé de 5m (ou plus suivant l’option choisie)
1 x Biellette de liaison (tige filetée acier inoxydable 316L)
1 x Manuel d’installation
La visserie nécessaire à la fixation de l’appareil à bord n’est pas fournie.
Conditions particulières de vente:
Garantie constructeur 2 ans.
Nous ne pouvons être tenus responsables des éventuels dégâts matériels, corporels ou pertes d’exploitation résultants de l’utilisation ou installation de cet appareil, même en cas de dysfonctionnement de celui-ci. Ce produit ne dispense pas d’une veille attentive en navigation.
Attention : Ce produit n’est pas un produit officiel des marques déposée Raymarine, Raytheon, Garmin, B&G ou NKE. Nous ne pouvons être tenus responsables des éventuelles perte de garantie résultant du raccordement de ce produit avec un appareil tiers.
Produit conforme uniquement pour les navires de plaisance non soumis aux normes SOLAS/IMO
